打破45度魔咒，基于波传播理论的FDM无支撑悬垂打印新策略

         标准的三轴FDM（熔融沉积建模）系统中，水平悬垂结构一直被视为无法直接打印的区域，必须依赖牺牲性支撑结构。2026年6月，南极熊获悉，发表于《Additive Manufacturing Letters》的一项研究打破了这一固有认知。研究人员Janis Andersons、Salomé Sanchez和Tom Vaneker提出了一种基于波传播理论的全新路径规划方法，使得桌面级3D打印机也能实现完全悬空的90度无支撑打印，且下垂变形程度远低于以往的技术方案。

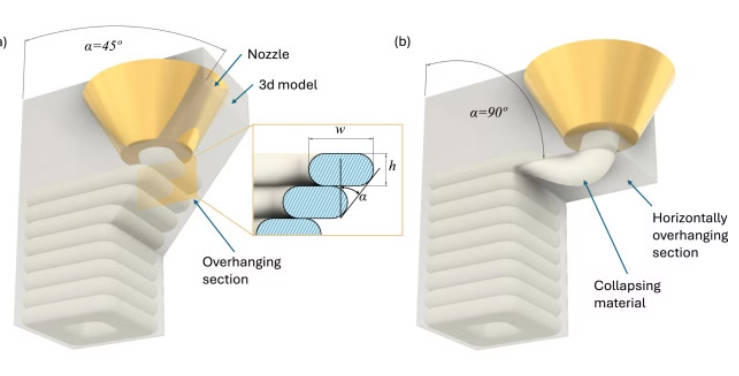

      传统悬垂打印的极限源于耗材挤出沉积的物理特性，半熔融状态的耗材轨迹必须依附于下方已固化的层，否则就会坍塌，所以常规参数下的可打印悬垂角度通常被限制在45度左右。为了应对这一难题，行业普遍采用牺牲性支撑结构，但这会造成材料与时间的双重浪费，增加人工去除支撑的繁琐工序，留下难看的表面疤痕。



基于波传播理论的路径创新
       为了应对上述挑战，研究人员提出了新策略。这项新策略的核心原理是“侧向支撑”。简单来说，就是让新挤出的耗材像砖块一样，横向粘附在侧面已经冷却固化的轨迹上，而不是仅仅依靠下方的层级来承重。在早期的研究中，类似的尝试都遇到了一些瓶颈。比如，Fazzini等人提出的基于轮廓的路径规划，一旦遇到向内凹陷的形状就会失效。另一位研究者Steven McCulloch开发了“圆弧悬垂”技术，虽然能够应对各种复杂的形状，但由于圆弧中心位置的轨迹较短，耗材没有足够的时间冷却定型，最终导致这些中心点出现了规律性的下垂。
    研究人员换了一种思路，直接借用物理学中的“惠更斯原理”来设计打印路径。可以把打印头想象成在水面上扔石子：水面上扩散出的每一圈波纹（波前），上面的每一个点都可以看作是一个新的小石子，继续向外激起一圈圈新的波纹（次级子波）。这些新波纹相互叠加，就形成了下一圈更大的波纹。



      把这个原理套用到3D打印上，就变成了这样：打印头每走出一条轨迹，都会以这条轨迹为基础，向外延伸出新的轨迹。新轨迹和老轨迹之间保持着固定的距离，确保它们能互相交叠、紧紧粘在一起。同时，这种像水波纹一样连续且长长的路径设计，给了前面打印出来的耗材足够的时间去冷却变硬。因为水波遇到石头或墙角时，会自动弯曲绕过去（这在物理上叫“衍射”），所以打印路径也能像水波一样，非常平滑地绕过角落、孔洞和狭窄的区域，完美解决了以前那些打印策略容易卡壳的死角问题。



最后，为了让这个理论能在现实中落地，团队在Grasshopper软件中写好了这套算法。在控制耗材挤出量时，他们采用了一种体积等效的计算方法，让挤出的耗材量不再受限于传统的层高设定，从而让打印变得更加灵活。
严苛的测试与验证

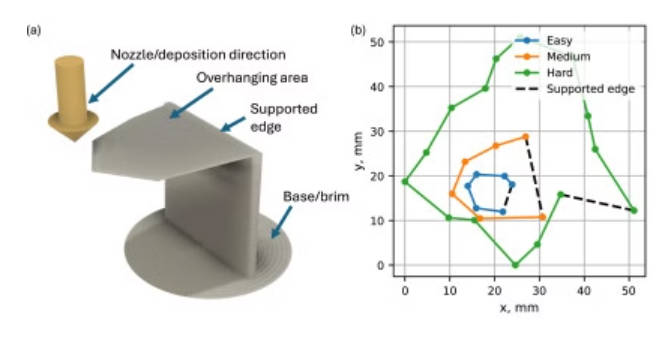

       为了验证这一方法，团队使用Bambu Lab A1 mini打印机在PLA材料上打印了三种不同难度的单层悬垂结构。通过Shining 3D EinScan Pro 2X结构光3D扫描仪对波前路径与圆弧路径进行对比表征，结果显示：在简单和中等难度下，两种策略表现相当；但在包含凹形的最高难度形状测试中，波前路径将表面偏差的标准差降低了49%至66%，最大下垂量减少了30%至48%。圆弧样本在最高难度下出现了系统性的覆盖间隙，波前样本完全没有此类问题。

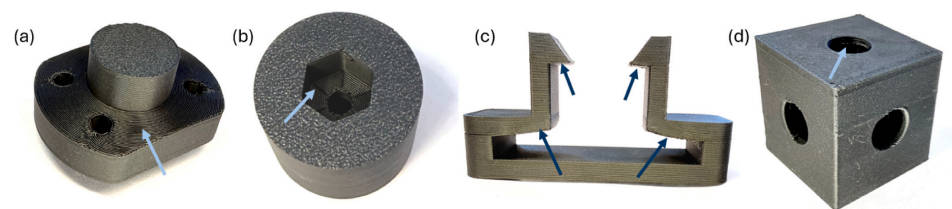

       多层演示件证实，后续层级可以可靠地沉积在波前路径悬垂结构上，从而构建出完整的体积零件。与使用传统支撑打印的相同零件相比，波前悬垂版本保持了相当的尺寸精度，材料消耗减少了39%。受限于保守的2毫米/秒悬垂打印速度，其打印时间增加了72%。团队另外打印了法兰支架、沉孔、卡扣支架和六面带孔空心立方体四个演示件，这些常见的工业几何形状若使用传统支撑，将面临极难甚至无法去除的困境。
未来展望
     作者坦言，这项技术目前还有一些未解之谜需要继续探索。比如，悬垂结构最长能打多长、打印速度最快能到多少、悬垂部位的零件到底有多结实，以及这种技术在不同材料上的表现，都还需要进一步测试。此外，由于塑料在冷却时会发生热变形，悬垂的边缘会出现轻微的上卷现象。如果未来使用ABS、PC或尼龙这类热胀冷缩比较明显的工程材料，这种上卷现象预计会变得更加严重。
     尽管还有完善的空间，但这项技术已经成功走出了实验室，被集成到了两款热门的开源切片软件中。第一款是PrusaSlicer的分支版本，由最初发明“圆弧悬垂”技术的McCulloch亲自维护；第二款是Dennis Klappe开发的OrcaSlicer分支版本，这款软件更加智能，不仅能自动识别悬垂区域并生成波前路径，还支持打印倾斜的悬垂结构，而不再局限于水平悬垂。

原文链接：https://doi.org/10.1016/j.addlet.2026.100392   来源：南极熊
