导读：高精度3D打印与高对比度液晶显示（LCD）的成像质量，一直受限于底部LED背光源的光线准直性与均匀性。如何突破背光光学瓶颈、提升制造与显示精度，是行业长期期待解决的难题。
2026年5月，台湾科技大学机械工程系研究团队成功开发出一种双面结构准直薄膜（DSSCF）。这项成果面向光固化3D打印与高端显示应用，可显著提升LED直下式背光模组的光线准直度与能量均匀性。相关研究发表于光学领域权威期刊《Optical
Materials Express》，论文题目为《Double-sided structure collimation film
(DSSCF) for direct-lit backlight in high-contrast liquid crystal
displays and 3D printing》。
研究背景
在基于液晶显示屏（LCD）的光固化3D打印技术中，底层通常采用LED阵列作为背光源。背光源的光线准直性直接决定了打印物件的边缘分辨率，光线的均匀性则影响产品的尺寸一致性。如果LED发散角度过大，会造成相邻像素串扰、画面模糊以及过度曝光。目前常见的微百叶窗薄膜与折射微结构薄膜大多针对“侧入式”背光设计，无法满足3D打印对高能量通量和高均匀度的要求。而传统的单面结构准直薄膜（SSSCF）若要实现高准直，需要极大的中心半角，这会严重拉低生产良率。因此，行业急需一种能完美适配直下式LED背光的高效准直光学器件。
研究内容
台湾科技大学研究团队围绕405nm LED直下式背光源，提出了一种全新的双面复合光学结构（DSSCF），并按照以下逻辑展开了系统的设计与验证：
△(a) DSSCF 结构示意图；(b) 由 DSSCF 组成的准直背光模组工作原理
1. 单片薄膜结构与光线调控机制
研究团队首先设计了DSSCF的单片核心结构：薄膜基底选用PET材料，由上至下集成了柱状透镜阵列（LLA）、带透光开孔的梯形微结构以及高反射涂层。
其光线调控逻辑非常巧妙：
•小角度入射光：直接穿过底部的梯形结构开孔，经顶部的柱状透镜折射后，形成准直光输出。
•大角度入射光：接触到梯形微结构的内壁后发生反射，被转换为小角度光线，再由透镜输出。
未进入开孔的光线：被底部的高反射涂层反射回背光模组中进行光线回收，重新参与光路循环，从而大幅提升能量利用效率。

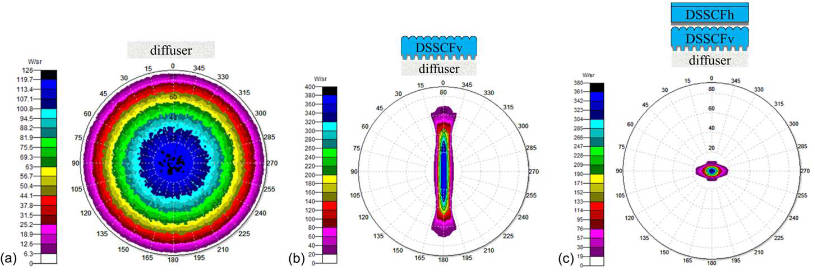

△扩散模组光强分布；(b) 扩散膜 + 单片 DSSCF 光强分布；(c) 扩散膜 + 两片正交DSSCF光强分布
2. 直下式背光模组架构设计
单片DSSCF只能在一个方向上实现光线准直。为了实现全方位的准直输出，研究团队构建了一个完整的直下式背光模组：最底层为405nm
LED阵列，其上方放置一片扩散膜，最上方叠加两片正交放置的DSSCF。扩散膜先将LED点光源转化为均匀的朗伯面光源，随后两片正交的DSSCF分别在X轴和Y轴方向对光线进行收束，最终输出高度准直的均匀面光源。
3. 关键参数仿真与优化
团队通过仿真对梯形微结构的几何参数进行了深度优化。研究发现：

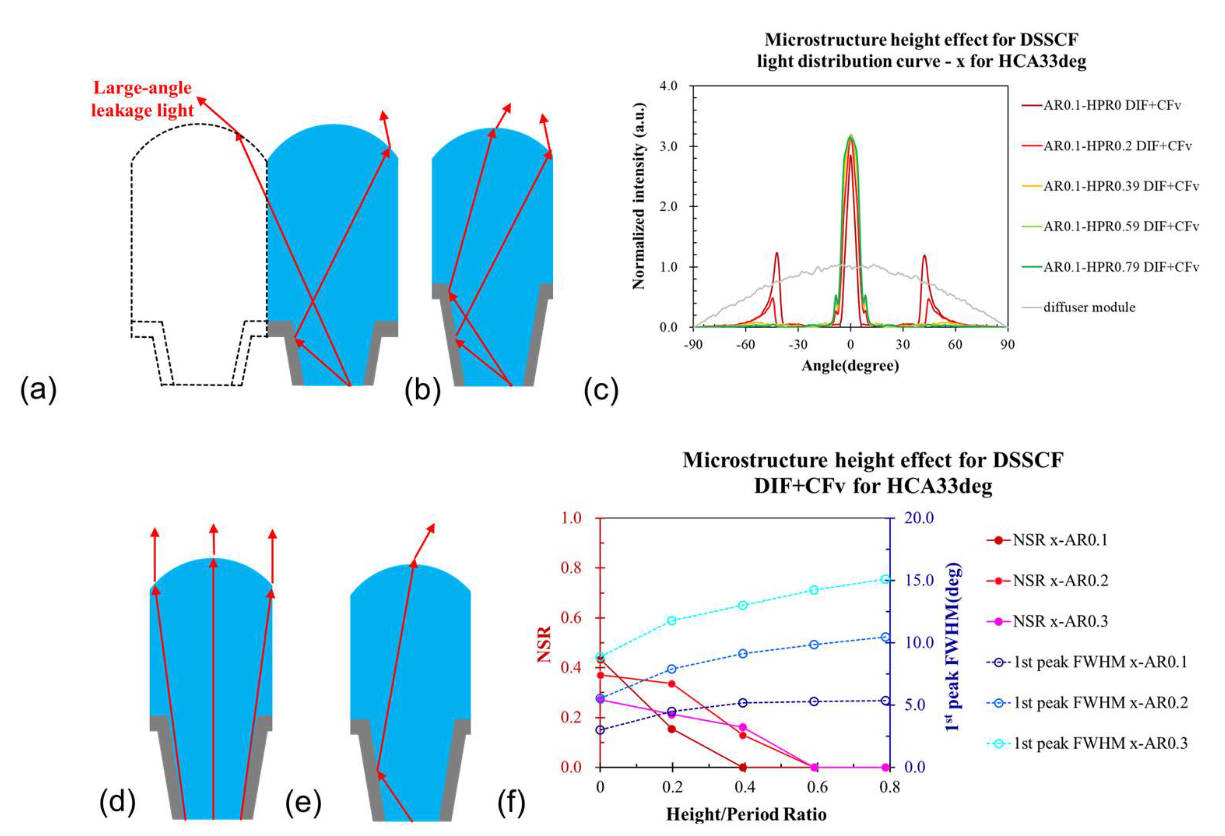

△梯形微结构高度对 DSSCF 的影响示意图与光学特性曲线
•微结构高度：微结构高度越高（高周期比），对大角度漏光的抑制能力越强，能有效降低杂讯信号比（NSR）。
•微结构倾角：梯形结构的倾角存在一个约13°的理想值。偏离该角度会导致光线泄漏到相邻的透镜中产生侧边漏光峰。在理想倾角下，系统可同时实现高光增益与极低的杂讯。
4. 创新制程与样品制备
在制造环节，团队开发了一套包含两次自对准曝光和剥离工艺的创新制程：首先利用UV光学透明胶通过自对准曝光成型梯形微结构；随后涂布一层可分解的UV树脂并进行第二次自对准曝光，形成开孔区域的保护掩膜；通过磁控溅射沉积200nm的银膜作为反射层；最后，将样品浸入碳酸氢钠溶液中，利用可分解树脂的膨胀撕裂上方镀层，精准实现剥离（Lift-off），暴露出透光开孔，成功制备出测试样品。

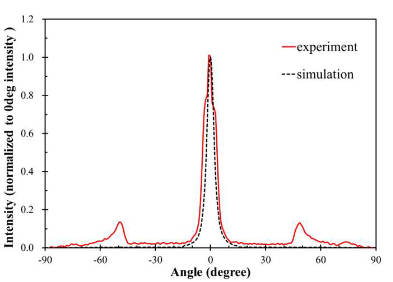

△DSSCF 样品实测与模拟光强分布曲线对比
研究结论
仿真与实验数据高度吻合，测试结果表明，此研究开发的双面结构准直薄膜（DSSCF）背光模组性能卓越：
•高准直、高增益：光线半高全宽（FWHM）被完美控制在5°至10°之间，中心光增益高达3.5，相较于此前报道的单面准直薄膜提升了约1.5倍。
•零杂讯：系统杂讯信号比（NSR）降至0，完全消除了大角度的次级漏光峰，且模组能量均匀度超过81%。
•能量分布集中：在±5°的有效发光角度内集中了极高的能量，完美契合高精度3D打印平衡像素化表面粗糙度与分辨率的需求。
未来展望
DSSCF克服了传统商用增亮膜（BEF）准直度不足的问题，提供了极高的设计灵活性，非常适合大面积直下式准直背光设计，未来有望在液晶光固化3D打印机、精密量测系统以及医疗级高对比度液晶显示器（LCD）等领域迎来广泛的产业化应用。
原文链接：https://opg.optica.org/ome/fulltext.cfm?uri=ome-16-5-1427
