3D打印融合器的“隐性质量门槛” —— 多孔结构长期安全性的全球警示与中国思考

       随着3D打印椎间融合器纳入集采，临床使用量必将大幅攀升。然而，规模的跃升也意味着长期可靠性将面临更严苛的审视。在关注融合率、沉降率等显性指标的同时，一个不可回避的深层问题是：多孔结构在体内长期服役，会不会碎？这不是一个理论上的杞人忧天。全球范围内，已有先例触发了这一担忧，并产生了深远影响。
多孔钛合金融合器在体内会碎裂吗？有没有真实事件？
       有。史赛克（Stryker）Tritanium PL融合器的召回事件，是全球3D打印融合器领域公认的质量警示。
根据美国FDA官方数据库记录：
      事件时间线：2018年11月28日，史赛克公司主动发起Tritanium PL融合器的Class II召回，召回编号Z-0605-2019，直至2020年5月28日终止。召回原因：FDA记录明确标注——“由于术中及术后出现融合器碎裂的报告，手术技术指南正在更新以警示不规范使用”。（The surgical technique is being updated to caution against misuse due to reports of cage fractures occurring intra-operatively and post-operatively.）

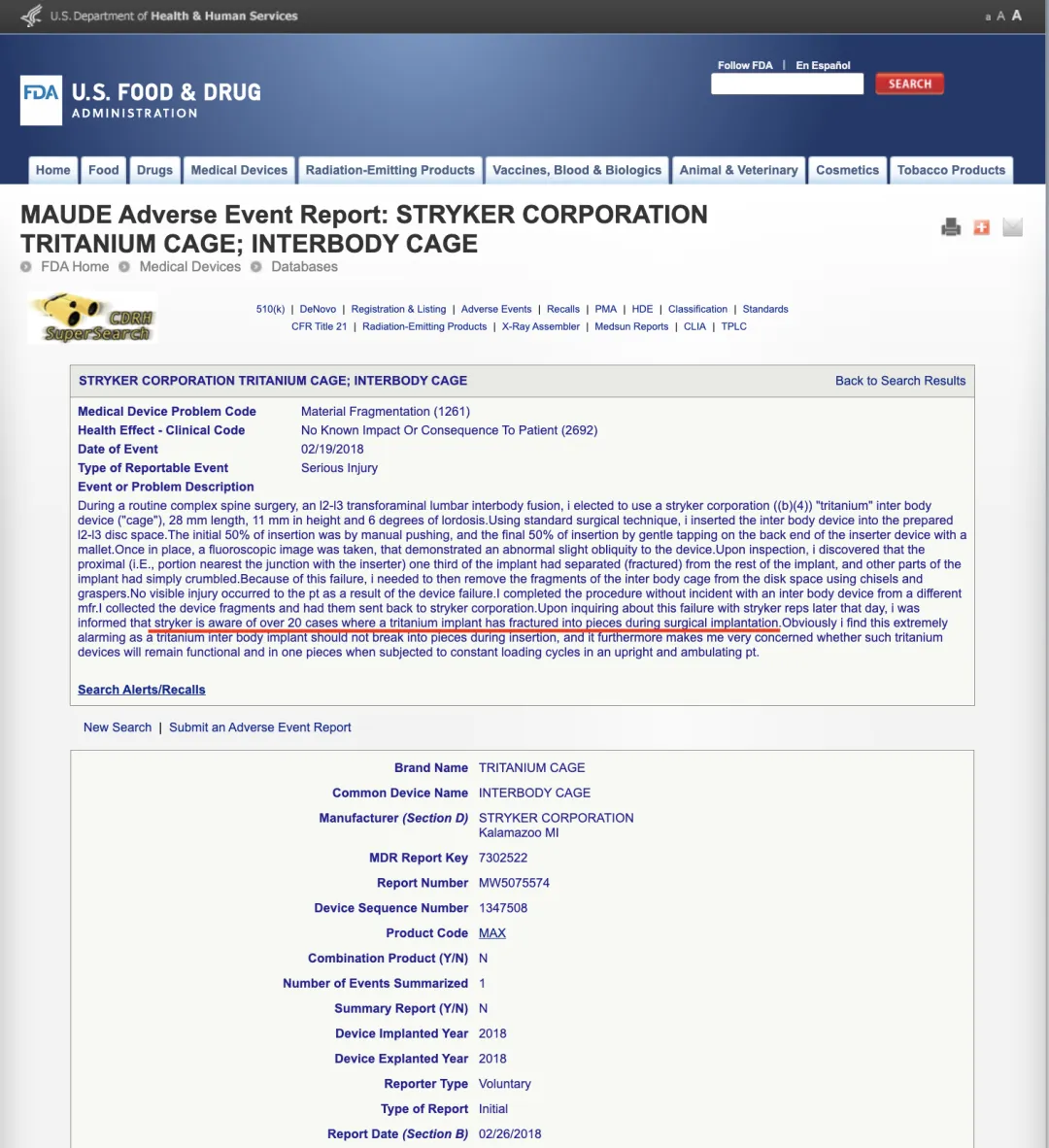

不良事件规模：2018年2月27日FDA收到的报告显示，“史赛克已知晓超过20例Tritanium植入物在手术植入过程中碎裂成多块”。（Stryker is aware of over 20 cases where a tritanium implant has fractured into pieces during surgical implantation）

史赛克是全球骨科医疗器械的头部企业。其产品出现批量碎裂问题并最终退市，给整个行业敲响了警钟：从“多孔促进骨长入”到“多孔确保长期安全”，中间隔着的，是力学设计的系统工程。
多孔结构为什么会碎？设计缺陷在哪里？
      根本原因在于多孔结构在追求“类骨”的同时，如果结构设计不当，就会在力学性能上做出危险妥协。孔隙率与强度的两难：人体松质骨的孔隙率为75%–90%。要模拟骨组织的弹性模量，就需要足够高的孔隙率。但孔隙率越高，实体材料占比越低，结构的抗疲劳性能下降越快。有研究指出，当孔隙率超过约70%后，支架结构变得更细、更易出现屈曲和断裂风险。疲劳是“慢性杀手” ：腰椎融合器植入体内后，在患者日常活动中承受数百万次循环载荷。静态压缩测试合格，不等于疲劳测试下能过关。史赛克Tritanium的碎裂报告恰恰出现在术中和术后——术中碎裂提示静态强度不足，术后碎裂提示长期疲劳性能存在隐患。

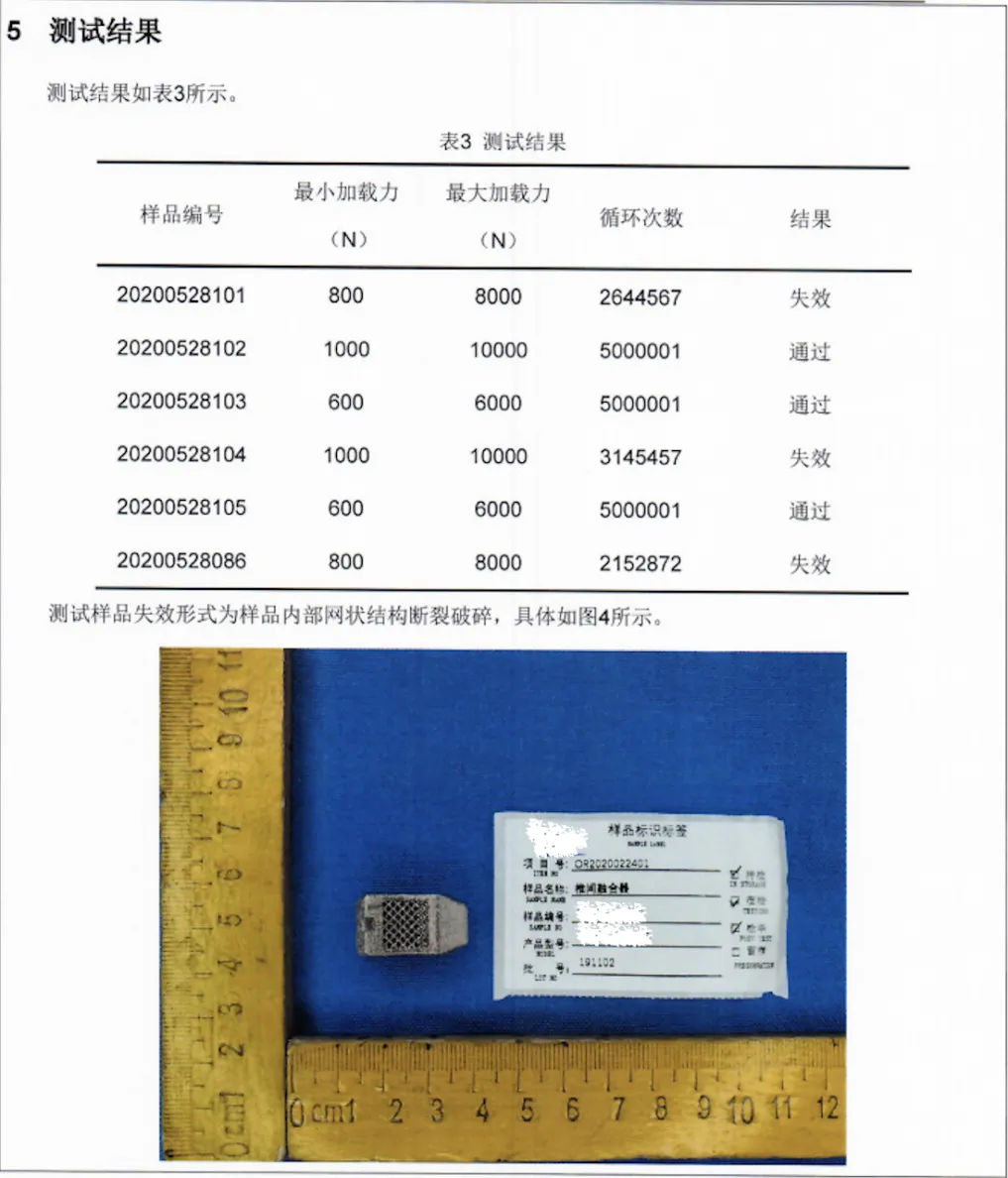

       结构拓扑决定安全边际：以国内某已获批产品为例，其采用“桁架+微多孔”复合结构设计，通过大量疲劳测试验证，动态疲劳性能达到同类PEEK融合器的2.6倍，证明了合理的结构设计可以实现低弹性模量与高疲劳性能之间的平衡。

集采之后用量大增，如何识别“潜在不安全”的设计？
对临床而言，以下信号值得警惕：
      术中敲击阻力异常偏低：多孔钛合金融合器应有足够的抗冲击韧性。如果术中轻敲即出现变形或裂纹，需立即停止使用并报告。术后影像出现支架断裂征象：随访CT上如发现多孔支架结构连续性中断、碎屑或游离颗粒，应高度怀疑结构完整性受损。缺乏充分疲劳测试数据：FDA法规明确要求椎间融合器须通过动态疲劳性能验证。临床选择时，应关注产品是否完成≥500万次动态疲劳测试。合理的多孔结构设计可在高载荷下通过该项测试而无结构性失效；反之，其长期安全性存疑。
退市“前科”是重要参考：史赛克Tritanium的全球退市，是业内公认的参考标尺。选择有长期临床应用数据积累、无召回记录的产品，是降低风险的有效策略。
无植骨窗设计，对长期安全性有何种积极影响？

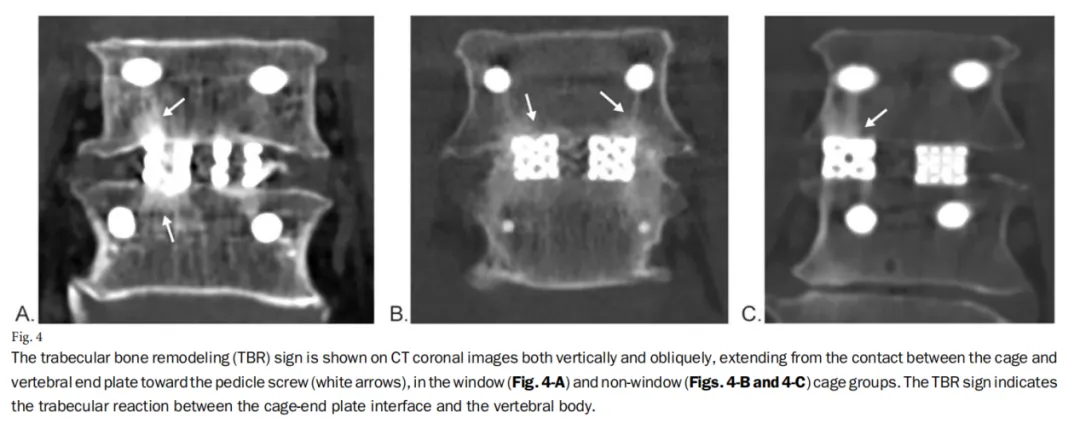

      这是一个值得重视的差异化优势。首先，取消了植骨窗，意味着取消了承载面上的结构不连续区域。有窗型融合器的窗区边缘是天然的应力集中点，尤其是在植骨吸收后出现空腔的情况下，边缘支架承受的局部应力可能远超设计值，成为疲劳裂纹的起始点。其次，无窗型融合器拥有更大的骨接触面积（前述约22%的提升），使应力通过更多的接触点均匀传导至终板，降低单个支架单元的过载风险。结合合理的桁架拓扑设计，无窗结构在有窗设计可能发生疲劳失效的循环次数下仍能保持结构完整性——这已得到充分的疲劳测试验证。事实上，无窗型融合器并非“去掉一个窗口”这么简单，而是代表了一种从“容纳植骨”转向“自身即支架”的设计范式转换。在这一范式下，融合器本身就是骨长入的模板，其多孔结构既是生物学界面，也是力学骨架，两者不再切割、互不妥协。

质量才是真正的底线
      集采带来了降价，但不能带来降质。3D打印多孔钛合金融合器的竞争，最终会从“参数对比”回归到“质量与安全”这两个根本维度。史赛克的案例告诉我们，忽视多孔结构的力学设计，代价可能是产品的全面退市。
对于即将到来的集采大潮，选择一个经过疲劳验证、无结构性安全隐患的产品，不仅是对医院采购成本的负责，更是对每一位患者的终身健康负责。
*参考文献：
1. FDA Class 2 Device Recall: Tritanium Posterior Lumbar (PL) Cage. Recall Number Z-0605-2019.Initiated November 28, 2018; Terminated May 28, 2020. Available at: https://www.accessdata.fda.gov/s ... s/res.cfm?id=169021
2. FDA MAUDE Adverse Event Report: Stryker Spine-US Tritanium PL Cage. Report Number 3004024955-2019-00042. Date FDA Received: October 18, 2019. Available at: https://www.accessdata.fda.gov/s ... ?mdrfoi__id=9211653
3. Ham DW, Park SM, Kim YB, et al. Feasibility of the Non-Window-Type 3D-Printed Porous Titanium Cage in Posterior Lumbar Interbody Fusion: A Randomized Controlled Multicenter Trial. Journal of Bone and Joint Surgery,2024,106(22):2102–2112.DOI: 10.2106/jbjs.23.01245.
4. 郭征团队. 羟基磷灰石涂层多孔钛合金椎间融合器获批上市. 中国科学报, 2023-10-18(3).
5. Chen Y, Ge XH, Wang J, et al. Comparison of mechanical properties of interbody fusion cage with three general structures. Journal of Physics: Conference Series, 2023,2541:012052.DOI:10.1088/1742-6596/2541/1/012052.
6. McGilvray KC, Easley J, Seim HB, et al. Bony ingrowth potential of 3D-printed porous titanium alloy: a direct comparison of interbody cage materials in an in vivo ovine lumbar fusion model. Spine Journal, 2018, 18(7): 1250–1260. DOI: 10.1016/j.spinee.2018.02.018.

来源：南极熊
